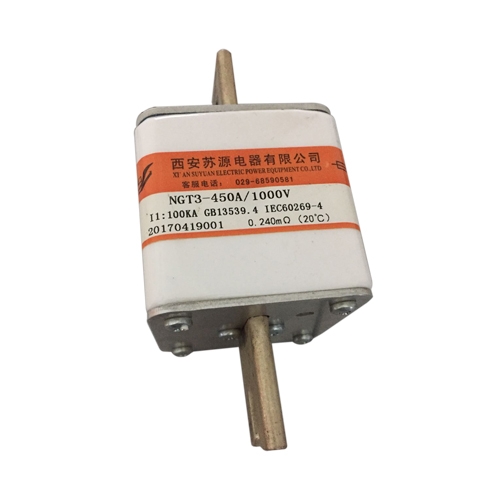

低壓熔斷器

2020-08-21 09:51:17

次

詳細介紹：

除非下續部分標準另有規定，應按規定的電流種類和額定頻率(對于交流)對低壓熔斷器進行試驗。完整試驗，試驗開始前，應在周圍空氣溫度為(20±5)℃下測量所有試品的內阻R，測量電流不超過0.11，R值應記錄在試驗報告中完整試驗。

同一熔斷體系列的試驗，不同額定電流的低壓熔斷器構成同一熔斷體系列的條件規定如下：它們外殼的形狀和結構完全相同，并且外殼的尺寸也完全相同(熔體除外)。僅熔斷體的觸頭不同時，此條件也滿足。

低壓熔斷器

在這種情況下，在可能產生最不利的試驗結果的低壓熔斷器上進行試驗；它們具有相同的滅弧介質和相同的填充程度；它們的熔體材料完全相同，熔體的長度和形狀應該相同；

注：例如，熔體可由不同厚度的材料用同一設備制成。

熔體的截面(沿熔體長度方向截面可能是變化的)和熔體數分別不應超過額定電流低壓熔斷器的熔體截面和熔體數；相鄰熔體之間以及熔體與熔管內表面之間的最小距離不得小于額定電流熔斷體中相應的距離;它們可與給定的熔斷器支持件一起使用，或它們不準備與熔斷器支持件一起使用，但同一系列中所有額定電流的熔斷體布置相同；對于溫升試驗，熔斷體的RI。32值應不超過同一熔斷體系列中額定電流低壓熔斷器的相應值。

電阻R的測量應按中的規定；對于分斷能力試驗，額定分斷能力不得大于同一低壓熔斷器系列中額定電流熔斷體的額定分斷能力，否則較大額定分斷能力的熔斷體中的額定電流熔斷體應進行試驗。
