目前絕大多數的廠家普遍采用氧化鋅過電壓限制器作為FC回路的過電壓保護設備。直流熔斷器氧化鋅過電壓限制器由氧化鋅閥片疊加組成，具有十分優異的非線性伏一安特性。正常電壓作用下，泄漏電流只有幾十微安，實際上相當于一個對地絕緣的絕緣子，但在異常電壓發生時，它的電阻又非常小，過電壓行波過后，不存在工頻續流，是當前使用較多的限制過電壓設備。

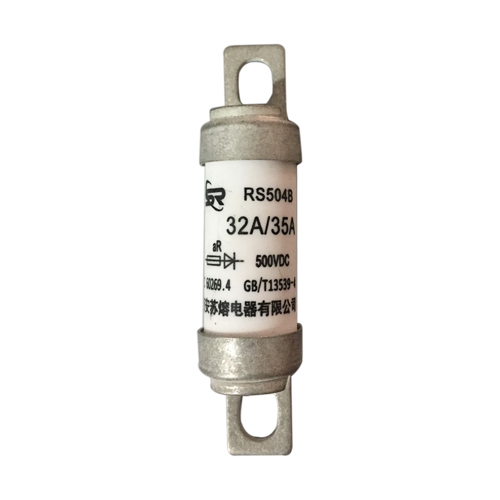

直流熔斷器

高壓廠用電系統的中性點接地方式，不論是中性點不接地還是經高阻抗接地的接地方式，都屬于中性點非有效接地系統。該系統過電壓限制器的選擇難度較大，限制器的運行條件比較苛刻。直流熔斷器由于非有效接地系統允許系統帶單相接地故障持續運行2h，因此非故障相的持續運行電壓將升高√3倍，所以過電壓限制器的工頻電壓耐受能力應按此條件選擇，即Um最高運行線電壓。

顯然，工頻電壓耐受能力要求越高，則過電壓限制器的額定電壓的選擇也相應越高，相反它的保護效果越差。

氧化鋅過電壓限制器雖然可以限制操作過電壓，直流熔斷器保護電動機及低壓變壓器的主絕緣。但是它不能降低操作過電壓行波的陡度，所以一般情況下不能保護電動機繞組的匝間絕緣。
