F-C回路的控制，低壓熔斷器

2022-03-30 15:14:09

次

真空接觸器的操作機構，F(xiàn)-C回回路以真空接觸器作為操作設備，低壓熔斷器真空接觸器普遍采用彈簧操作機構，該機構按保持方式又可分為機械保持和電保持兩種形式。除彈簧操作機構外，真空接觸器也可以采用永磁型操作機構，并利用永磁鐵保持。

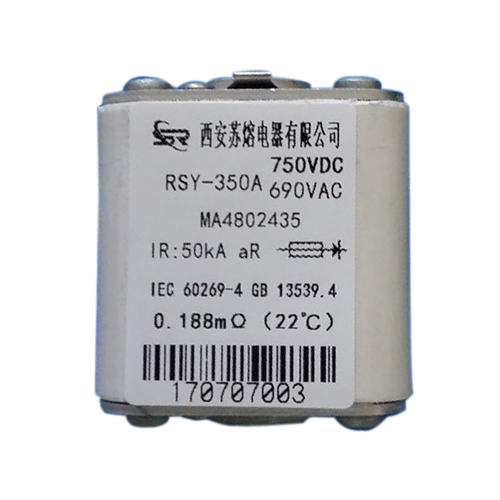

低壓熔斷器

(1)機械保持型接觸器的控制。機械保持是指當向接觸器發出合閘指令合閘電磁鐵的銜鐵完全吸合后，通過機械鎖扣裝置的作用將接觸器保持在合閘狀態。由于機械鎖扣裝置的作用，即使斷開電磁鐵的勵磁電源，接觸器仍能保持在合閘狀態。跳閘時，通過另外設置的分閘線圈勵磁，使機械保持解除，接觸器釋放。

真空接觸器的操作電磁鐵，在設計上為取得好的力學特性，多采用直流勵磁。接觸器的操作電源有交流和直流之分，當操作電源為交流時，為滿足直流電磁鐵的要求，需有整流裝置實現交流直流的轉換。

(2)電保持型接觸器的控制。電保持就是接觸器的合閘是由合閘電磁鐵產生的電磁力實現和保持，該保持電流小于合閘電流。跳閘時，使合閘電磁鐵去磁，在分閘彈簧的作用下，接觸器主觸頭迅速分開。

(3)永磁保持型接觸器的控制。低壓熔斷器永磁保持是指借助于高性能水久磁鐵與合閘接觸器共同作用實現合閘，與跳閘接觸器共同作用(產生的磁通與合閘相反)實現跳閘，而靠永磁鐵的永磁力使接觸器保持在合閘狀態的一種操作機構型式。
