高壓電動機回路直流熔斷器選擇參考結果

2020-06-08 15:20:25

次

F-C回路中的直流熔斷器作為保護電器，可在大的故障電流下斷開回路提供保護，在小的故障電流或過載情況下借助綜合保護裝置由真空接觸器斷開回路來提供保護，即F-C回路的保護由熔斷器的一次保護和綜合保護裝置的二次保護配合共同完成。

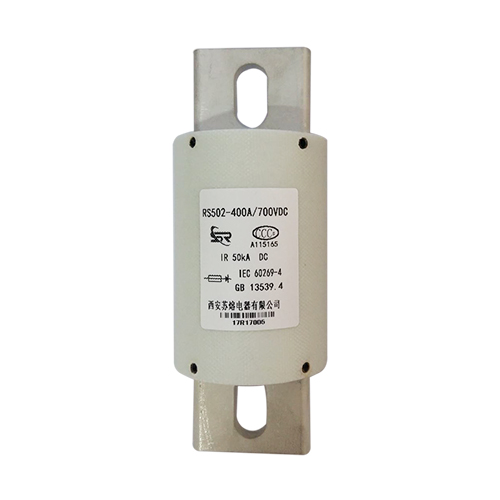

直流熔斷器

在直流熔斷器與真空接觸器(通過綜保裝置的曲線)的保護配合中，小于熔斷器的最小熔斷時間一電流特性曲線和綜保裝置的時間一電流特性曲線的交點對應的電流由真空接觸器開斷。在實際的保護配合中，電動機的過載電流、堵轉電流、啟動電流或突然投入電流的時間特性應在保護繼電器的最小動作特性曲線左側以免真空接觸器誤動作，且熔斷器也不應開斷。

直流熔斷器的應用范圍受電動機功率、起動時間、起動頻次影響，電動機功率越大、起動時間越長、起動頻次越多，需要選擇的熔斷器額定電流越大，當這三者達到一定數值，超出高壓直流熔斷器的正常規格，無法選擇和的熔斷器后，F(xiàn)-C回路就不再適用。

發電廠內低壓廠用變壓器為低壓廠用電系統的用電負荷提供電源，其高壓側引自發電廠高壓廠用電系統，額定電壓一般為3、6kV或10kV；低壓側與低壓廠用電系統母線直接相連，其額定電壓一般為0.4kV。低壓廠用變壓器的額定容量一般按國家標準規定的容量選取，以便可以采購標準型產品，降低造價。
